16芯MPO-LC刀片式转接模块
16芯MPO-LC刀片式光纤 转接模块 主要 应用于数据中心MPO预端接主干光缆与LC连接器之间的 安全过渡 ， 用于连接SFP光模块的网络传输。该模块盒与1HU、 2HU、 4HU 高密度 模块式光纤配线架配合使用 。 模块盒前面板装配 LC 适配器用于相互配线或连接设备跳线 ，后面板装配 M PO适配器用于连接MPO预连接主干光缆。
产品特点：
* 模块盒前面板配置8口双工LC适配器，
后部配置2只MPO适配器端口，可装配1只16芯MPO适配器，
同时也可装配2只8芯MPO适配器。
* 兼容10G/25G/40G/100G/200G/400G的全面应用
* 模块盒可从配线架前部和后部进行安装与拆卸
* 配合1HU使用，可以达到144芯密度（LC接口）；
配合2HU使用可达288芯密度（LC接口）；
配合4HU使用可达576芯密度（LC接口）；
* 100% 在工厂内端接，并严格进行连接测试，以保证最小的插入损耗，完全可以满足要求苛刻的高速网络。
技术指标：
* 模块盒衰减：
多模：标损 ≤0.8dB; 低损：≤0.5dB
单模：标损 ≤1.0dB; 低损：≤0.6dB
* 工作温度范围：-20℃~+ ℃60

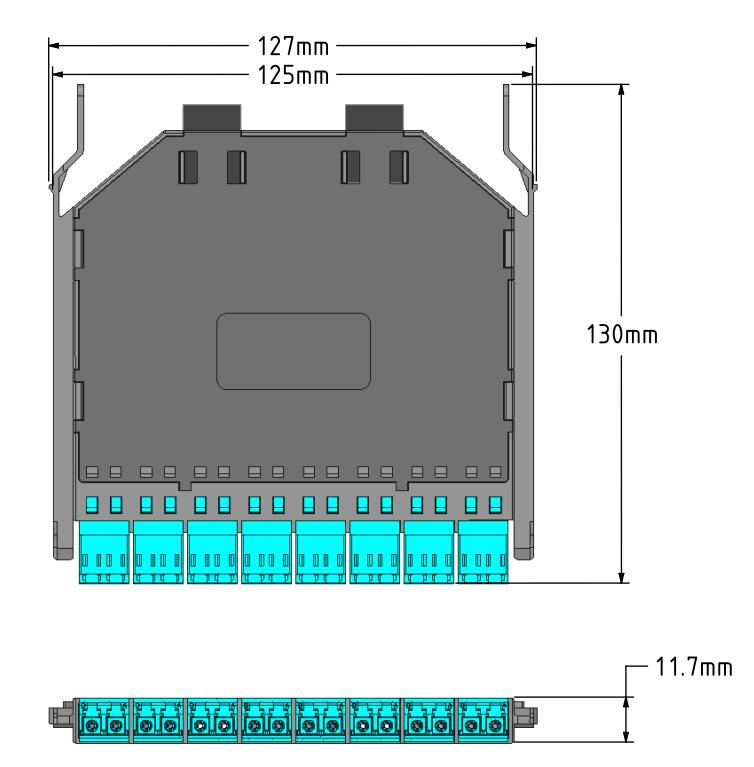

装配结构图：
16芯MPO-LC光纤转接模块-订货信息：
| 16芯MPO/APC（公）- LC/UPC转接模块，低损耗， | |
| DK-M/ML-16-M3-L | 16芯MPO/APC（公）-LC转接模块，OM3,低损耗 |
| DK-M/ML-16-M4-L | 16芯MPO/APC（公）-LC转接模块，OM4,低损耗 |
| DK-M/ML-16-M5-L | 16芯MPO/APC（公）-LC转接模块，OM5,低损耗 |
| DK-M/ML-16-A1-L | 16芯MPO/APC（公）-LC转接模块，SM/G657A1,低损耗 |
| DK-M/ML-16-A2-L | 16芯MPO/APC（公）-LC转接模块，SM/G657A2,低损耗 |
| 16芯MPO/APC（公）- LC/UPC转接模块，标准损耗， | |
| DK-M/ML-16-M3-B | 16芯MPO/APC（公）-LC转接模块，OM3,标准损耗 |
| DK-M/ML-16-M4-B | 16芯MPO/APC（公）-LC转接模块，OM4,标准损耗 |
| DK-M/ML-16-M5-B | 16芯MPO/APC（公）-LC转接模块，OM5,标准损耗 |
| DK-M/ML-16-A1-B | 16芯MPO/APC（公）-LC转接模块，SM/G657A1,标准损耗 |
| DK-M/ML-16-A2-B | 16芯MPO/APC（公）-LC转接模块，SM/G657A2,标准损耗 |
2*8芯MPO-LC光纤转接模块-订货信息：
| 产品型号 | 产品描述 |
| 2*8芯MPO/（公）- LC转接模块，低损耗， | |
| DK-M/ML-08-M3-L | 2*8芯MPO（公）-LC转接模块，OM3,低损耗 |
| DK-M/ML-08-M4-L | 2*8芯MPO（公）-LC转接模块，OM4,低损耗 |
| DK-M/ML-08-M5-L | 2*8芯MPO（公）-LC转接模块，OM5,低损耗 |
| DK-M/ML-08-A1-L | 2*8芯MPO（公）-LC转接模块，SM/G657A1,低损耗 |
| DK-M/ML-08-A2-L | 2*8芯MPO（公）-LC转接模块，SM/G657A2,低损耗 |
| 2*8芯MPO/APC（公）- LC转接模块，标准损耗， | |
| DK-M/ML-08-M3-B | 2*8芯MPO（公）-LC转接模块，OM3,标准损耗 |
| DK-M/ML-08-M4-B | 2*8芯MPO（公）-LC转接模块，OM4,标准损耗 |
| DK-M/ML-08-M5-B | 2*8芯MPO（公）-LC转接模块，OM5,标准损耗 |
| DK-M/ML-08-A1-B | 2*8芯MPO（公）-LC转接模块，SM/G657A1,标准损耗 |
| DK-M/ML-08-A2-B | 2*8芯MPO（公）-LC转接模块，SM/G657A2,标准损耗 |
